成型加工--剪板
剪板機設備參數
剪板機是用一個刀片相對另一刀片作往復直線運動剪切板材的機器。是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。
剪板機設備參數
| 設備名稱 | 加工寬度（剪切） | 加工長度 （剪切） | 加工厚度（剪切） | 其他功能 | 備注 | 設備精度 | 材料厚度 | 上割縫 |
| 剪板機 | ≤3000 | ≤6200 | ≤12 | 按圖加工 | 2-4㎜最小寬度20㎜ | 定位精度±2mm | 冷軋1.5-3毫米寬度低于50毫米、長度2000以上需矯平 | |
| 5-6㎜最小寬度30㎜ | ||||||||
| 8㎜最小寬度50㎜ | 熱軋3-8毫米寬度低于80毫米以下、長度1500以上需矯平 | |||||||
| 10㎜最小寬度70㎜ | ||||||||
| 尾料寬度低于100㎜需補料 | 熱軋10-12毫米寬度低于120毫米以下、長度1500以上需矯平 | |||||||
剪板機設備詳細參數
| 序號 | 項目 | 參數值 | 單位 | 備注 |
| 1 | 剪切厚度 | 20 | mm | 普通鋼 |
| 12 | mm | 不銹鋼 | ||
| 2 | 剪切長度 | 6200 | mm | |
| 3 | 最大剪切力 | 1400 | KN | |
| 4 | 后擋料行程 | 1000 | mm | |
| 5 | 剪切角度 | 0.5-2.5 | 度 | |
| 6 | 每分鐘行程次數 | 5 | min-1 | |
| 7 | 喉口深度 | 100 | mm | |
| 8 | 壓料腳數 | 32 | 個 | |
| 9 | 油箱容積 | 1500 | L | |
| 10 | 電機功率 | 2*30 | kW | |
| 11 | 主機重量 | 55000 | kg | |
| 12 | 機床長度 | 7320 | mm | |
| 13 | 機床寬度 | 2860 | mm | |
| 14 | 機床高度 | 3390 | mm | |
| 15 | 剪切定位精度 | 0.5 | mm | |
| 16 | 最小剪切寬度 | 20 | mm | |
| 17 | 最小剪切厚度 | 2 | mm |

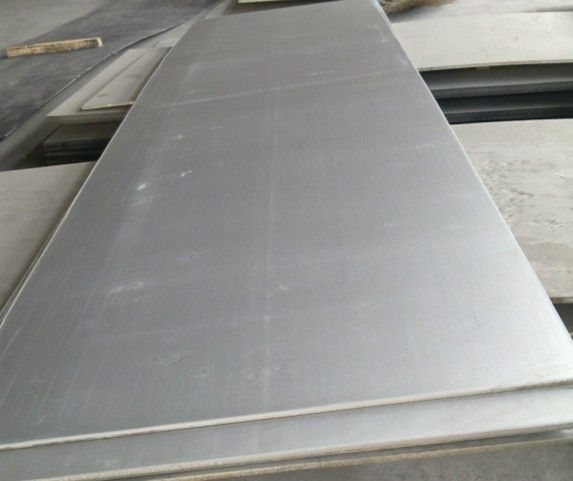

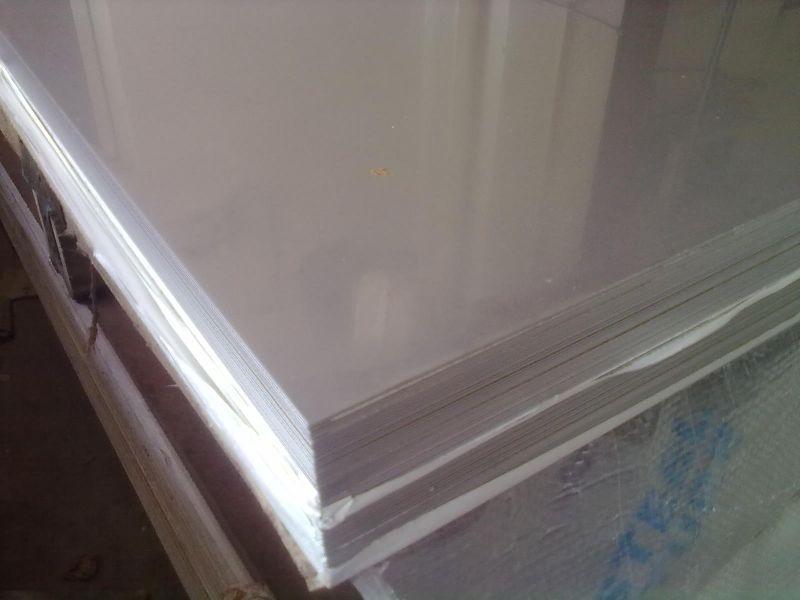

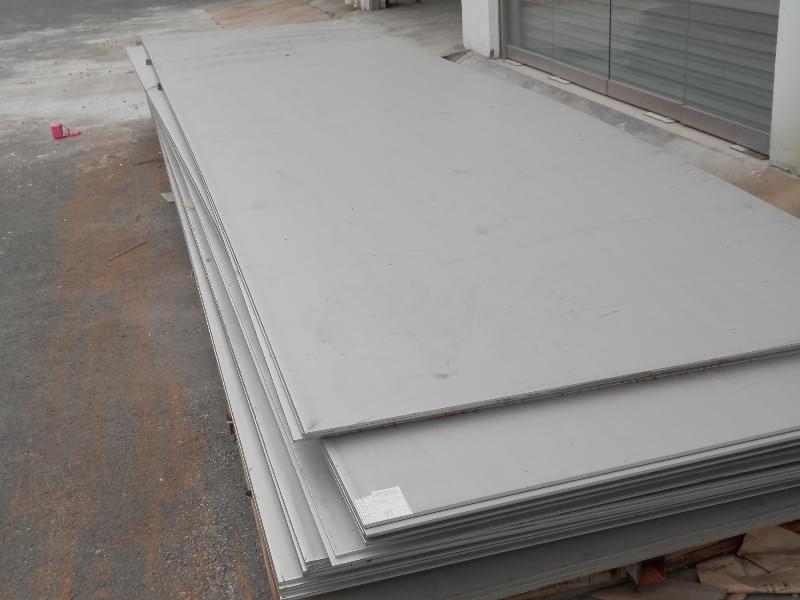

剪折產品展示
 |  |
 |  |
